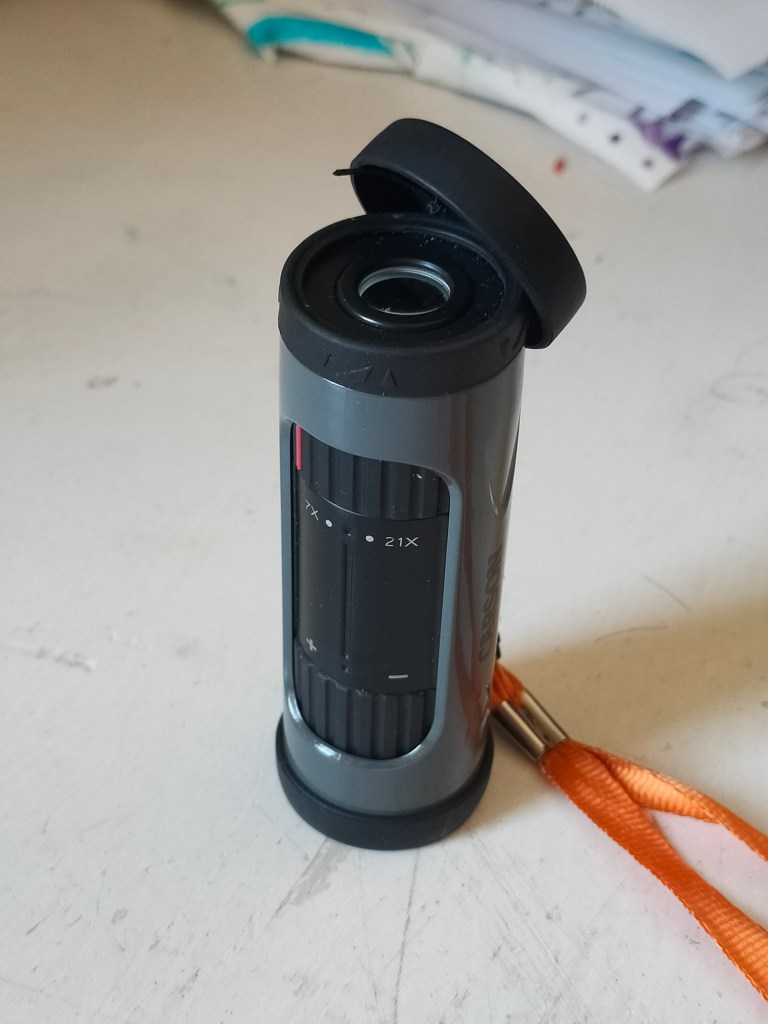

Un altro pezzo complicato : tappi per monocolo.

Mio padre me lo diceva sempre :

” Chi non ha buona testa, ha buone gambe. “

questo spiega perchè mi hanno subito iscritto ad atletica.

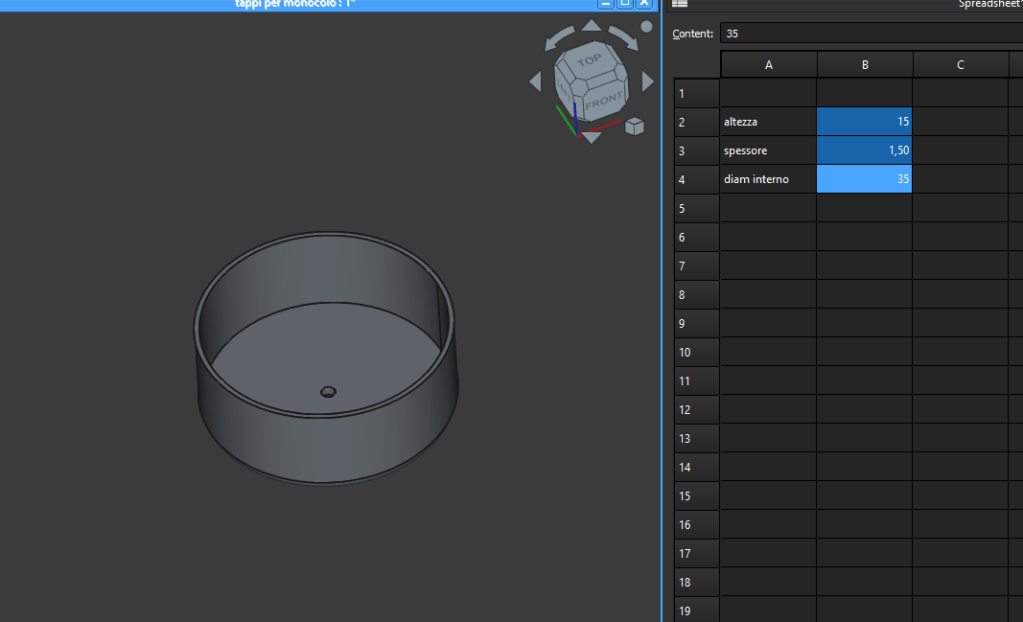

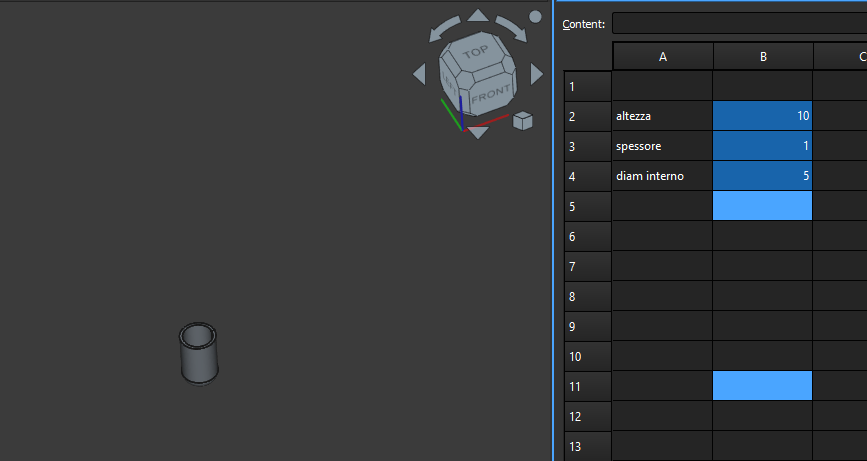

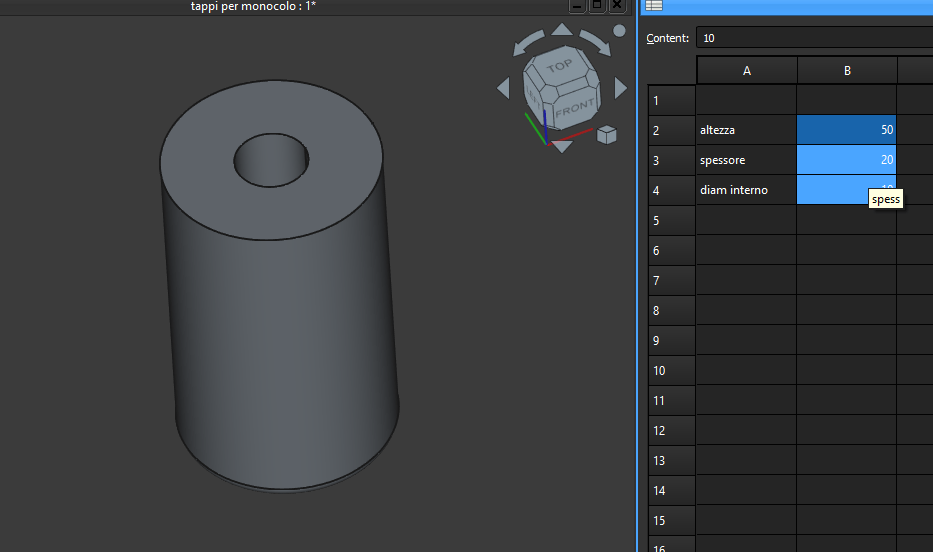

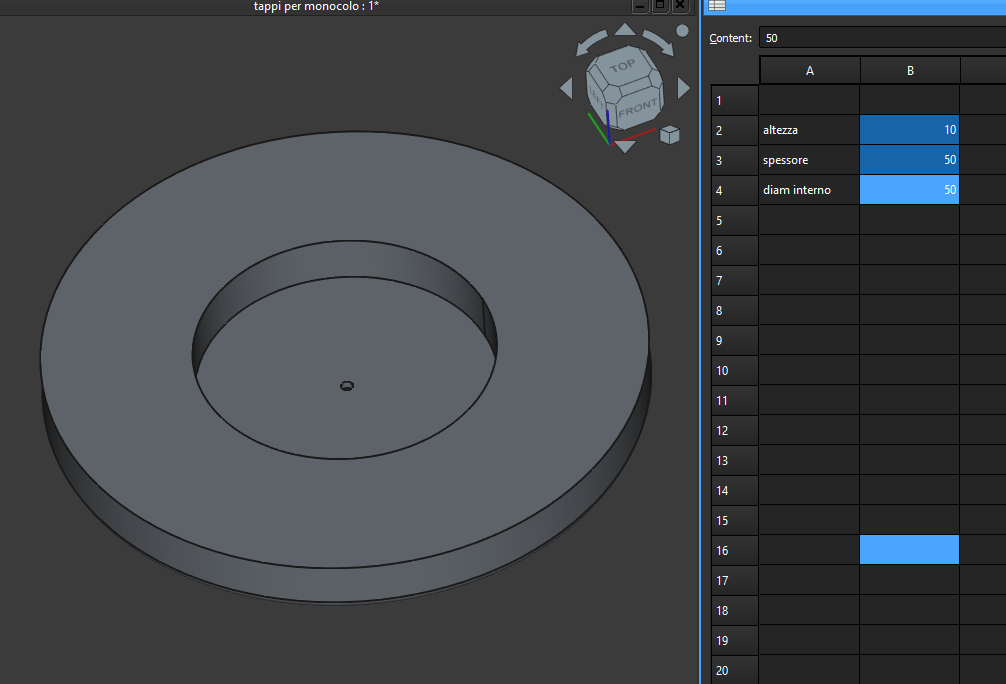

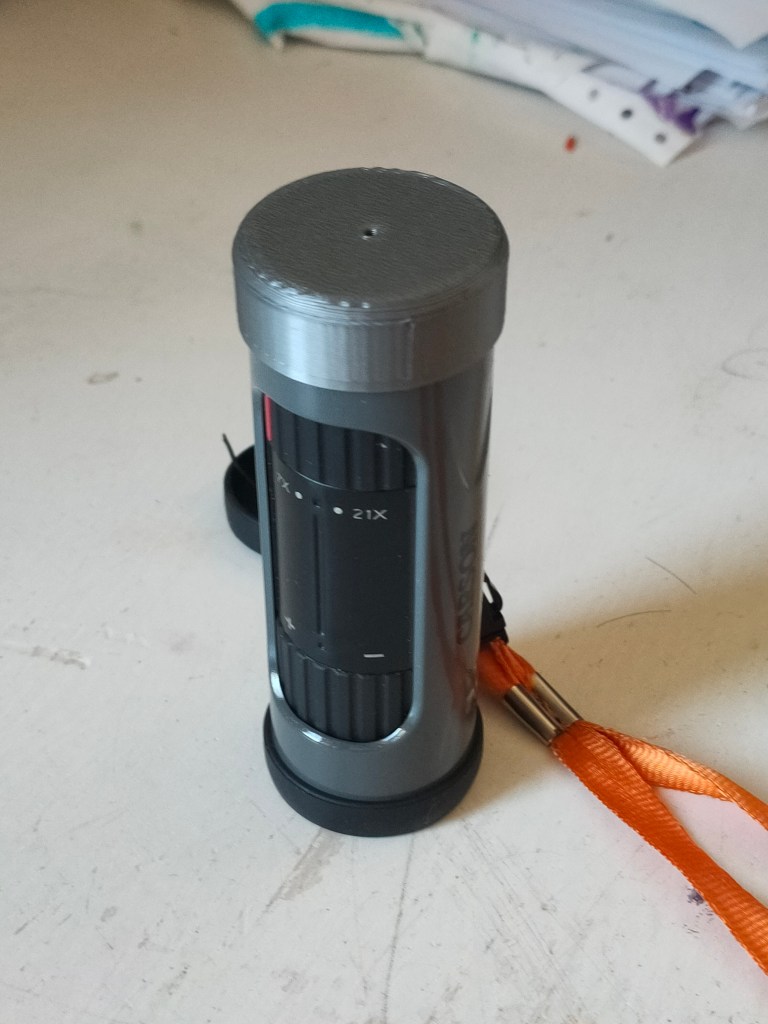

Per fare questi 2 tappi per proteggere le lenti del mio monocolo sarebbero bastati 10 minuti e 3 variabili in uno spread di Freecad :

1 – diametro interno,

2 – spessore della parete ,

3 – altezza,

Impostare queste valori tramite espressioni e via.

Invece io l’ho ragionata alla rovescia e senza usare lo spread, quindi ogni volta trova lo schizzo, aggiorna la quota, aggiorna i settaggi dei modificatori,

” bello, si, no, forse… “

aggiorna tutto ancora…poi mi è tornato in mente quel foglio di calcolo e le espressioni con cui impostare i valori e tutti si è semplificato da se.

Segue procedimento complicato per un altro modello complicato :

1 – estruzione base, o PAD come dice FC.

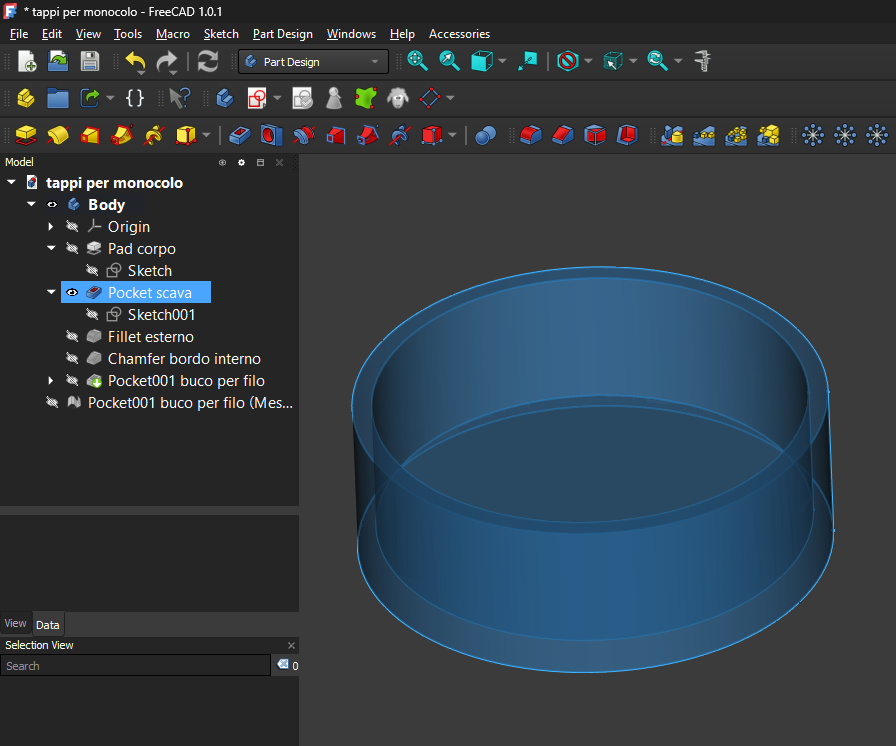

2 – altra estrusione x sottrarre, o POCKET come dice FC.

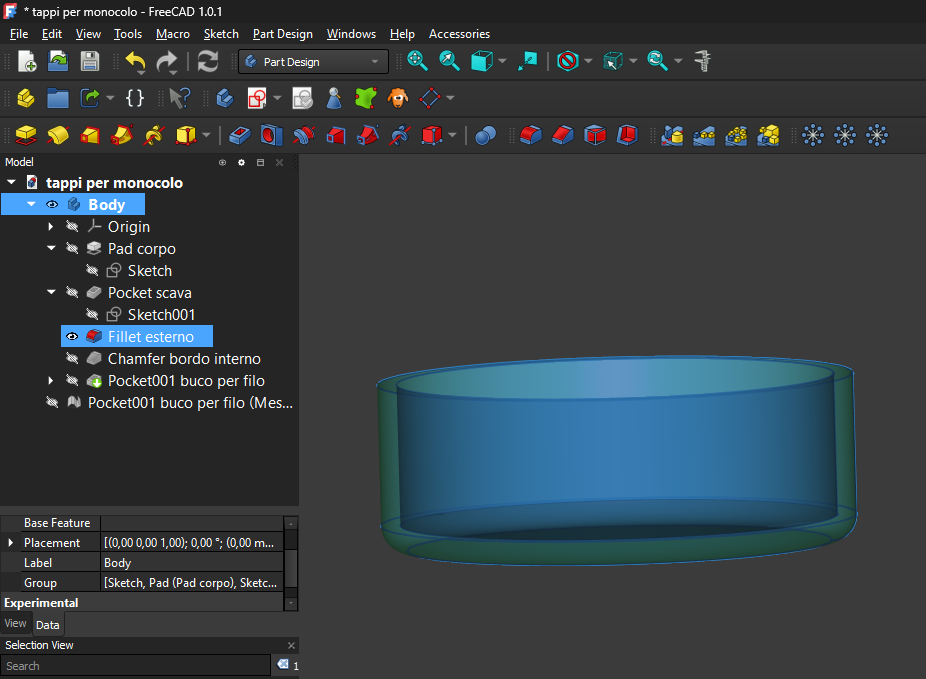

3 – bordino inferiore arrotondato, chiamato FILLET, niente non è.

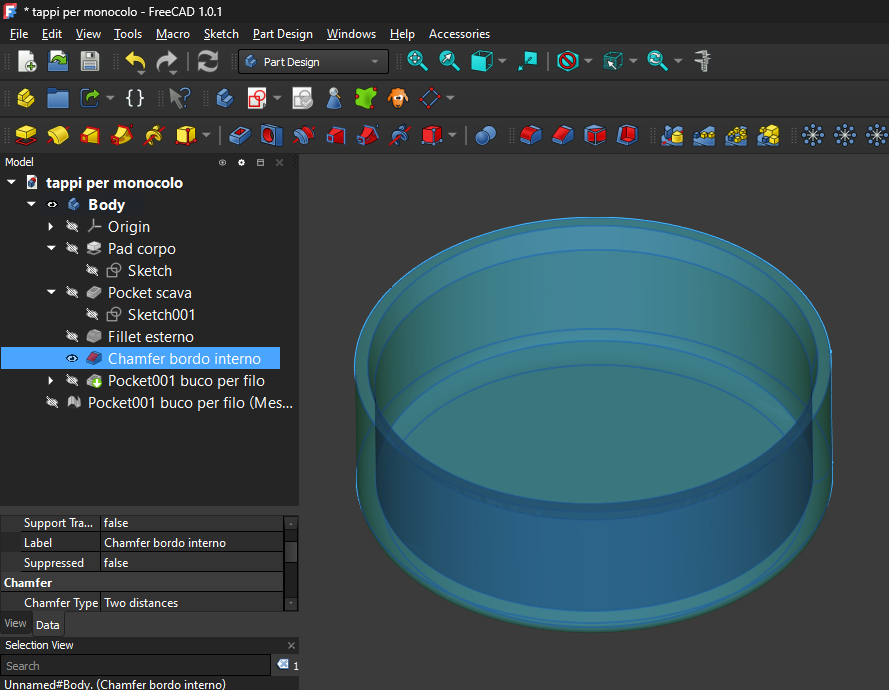

4 – bordo interno un pò smussato x favorire l’ingresso, chiamato CHAMFER, anche qui ci è andata bene.

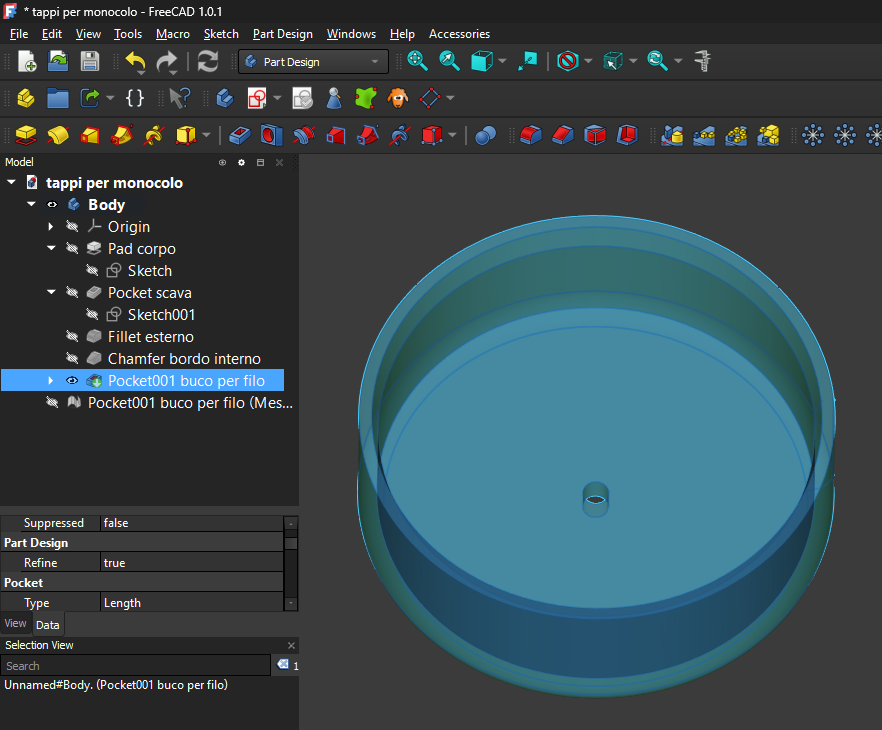

5 – finale.

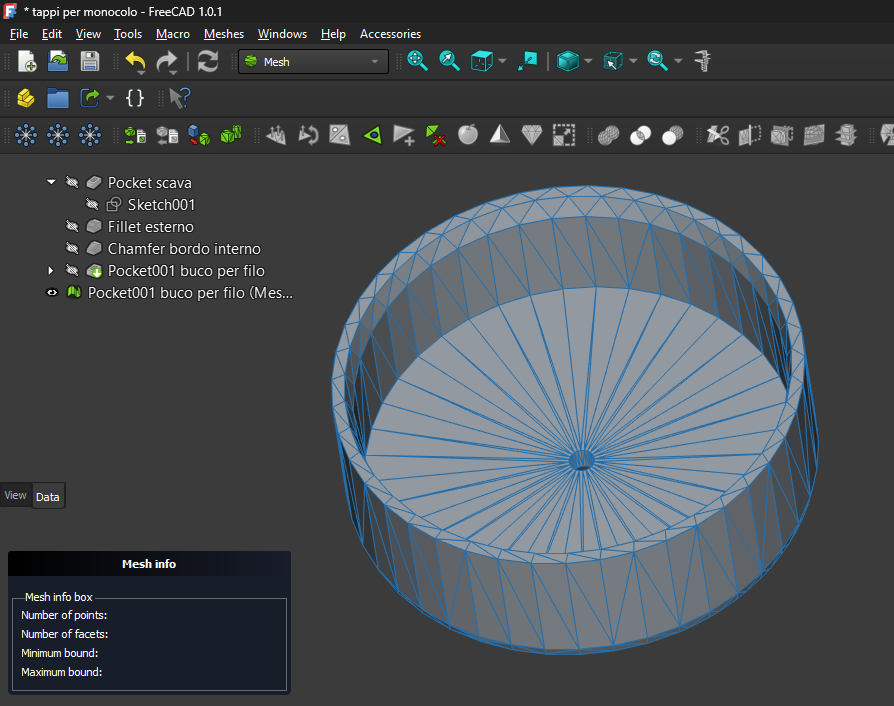

6 – conversione in mesh per esportazione.
